Dao phay 90 độ CHASE-8-MILL: Mảnh dao vuông 8 lưỡi cắt

Mô tả

1. Ưu điểm dao phay 90 độ CHASE-8-MILL với mảnh dao vuông 8 lưỡi cắt

• Mảnh dao hai mặt, tối ưu chi phí vận hành
• Kết cấu thân dao chịu lực cao và mảnh dao thiết kế góc thoát lớn
• Hiệu suất sản xuất cao nhờ tối đa hóa số lượng lưỡi cắt hiệu dụng
• Gia công biên dạng vuông góc 90° với mảnh dao tích hợp vấu gạt phoi
• Đảm bảo khả năng thoát phoi tối ưu

Dòng sản phẩm Dao phay 90 độ CHASE-8-MILL thuộc hệ thống WIN-SFEED, sử dụng mảnh dao hai mặt, đảm bảo độ chính xác cao trong nguyên công phay biên dạng 90°.

Cấu trúc hình học hướng trục được tối ưu hóa giúp giảm thiểu lực cắt và hiện tượng rung chấn, đồng thời duy trì hiệu suất sản xuất vượt trội.

Thiết kế cải tiến của dòng dao này hạn chế tối đa sự không đồng nhất trong quá trình phay vai sâu 90°, và vấu gạt phẳng ở mặt đáy mảnh dao nâng cao chất lượng bề mặt gia công.

CHASE-8-MILL cung cấp đa dạng các loại mảnh dao và dao phay (dao phay trụ, dao phay lắp ghép và dao phay mặt), mang lại khả năng gia công hiệu quả trên nhiều loại vật liệu và ứng dụng khác nhau.

Rút gọn bằng AI

• High Rake Angle – enables Lower cutting force: Góc thoát lớn, giảm lực cắt
• Angled screw for rigid clamping: Vít góc cho kẹp chặt
• Wide Support Area: Vùng tựa rộng
• Strong Cutting Edge – obtuse angle supports cutting edges: Góc tù hỗ trợ các cạnh cắt
• 8 Cutting Edges: 8 cạnh cắt

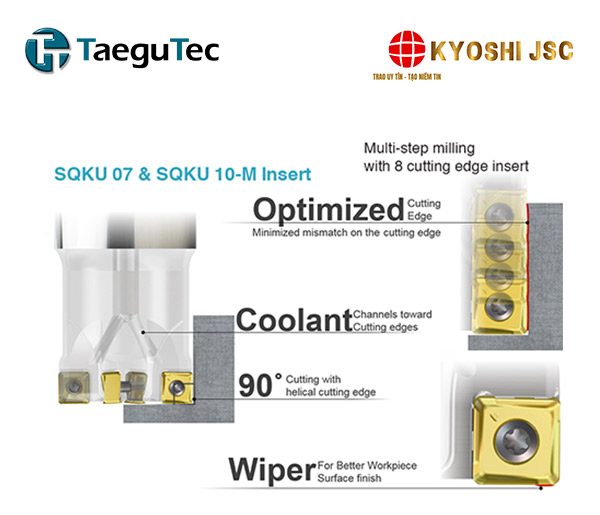

2. Dao phay 90 độ CHASE-8-MILL SKQU 07 và SKQU 10-M

Mảnh dao SQKU 07 & SQKU 10-M được thiết kế với cạnh cắt tối ưu hóa giúp giảm thiểu sai lệch và nâng cao độ chính xác.

Hệ thống làm mát với các kênh dẫn trực tiếp đến cạnh cắt cải thiện hiệu suất và tuổi thọ.

Thiết kế cạnh cắt xoắn ốc cho phép phay 90 độ hiệu quả, và lưỡi gạt (wiper) mang lại bề mặt gia công tốt hơn.

Ứng dụng phay nhiều bước với mảnh cắt 8 cạnh minh họa khả năng gia công linh hoạt và hiệu quả kinh tế của sản phẩm.

Ghi chú hình ảnh:

• Optimized Cutting Edge – Minimized mismatch on the cutting edge: Cạnh cắt được tối ưu hóa giúp giảm thiểu sự không đồng đều trên cạnh cắt
• Coolant – Channels toward Cutting edges: Hệ thống dẫn dung dịch làm mát cung cấp trực tiếp đến vùng cắt
• 90° Cutting with helical cutting edge: Cắt 90 độ với cạnh cắt xoắn ốc.
• Wiper-For Better Workpiece Surface finish: Thiết kế lưỡi gạt (wiper) tạo ra bề mặt gia công tinh với độ bóng cao
• Multi-step milling with 8 cutting edge insert: Phay nhiều bước với mảnh dao 8 cạnh

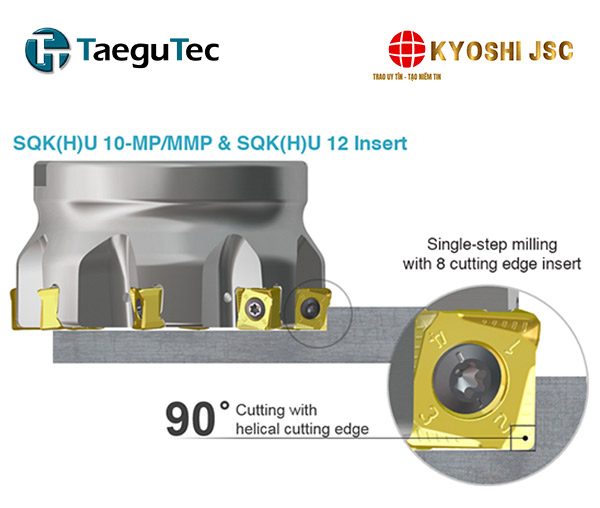

3. Dao phay 90 độ CHASE-8-MILL SQK(H)U 10-MP/MMP & SQK(H)U 12

Mảnh dao SQK(H)U 10-MP/MMP & SQK(H)U 12 được thiết kế đặc biệt cho các nguyên công phay vuông góc 90 độ với cạnh cắt xoắn ốc, mang lại hiệu suất cắt ổn định và khả năng thoát phoi tốt.

Ứng dụng phay một bước với mảnh cắt 8 cạnh cho thấy tiềm năng năng suất cao của loại dao này.
Ghi chú hình ảnh:

• 90° Cutting with helical cutting edge: Cắt 90 độ với cạnh cắt xoắn ốc.
• Single-step milling with 8 cutting edge insert: Phay một bước với mảnh cắt 8 cạnh.

4. Dao phay lắp mảnh

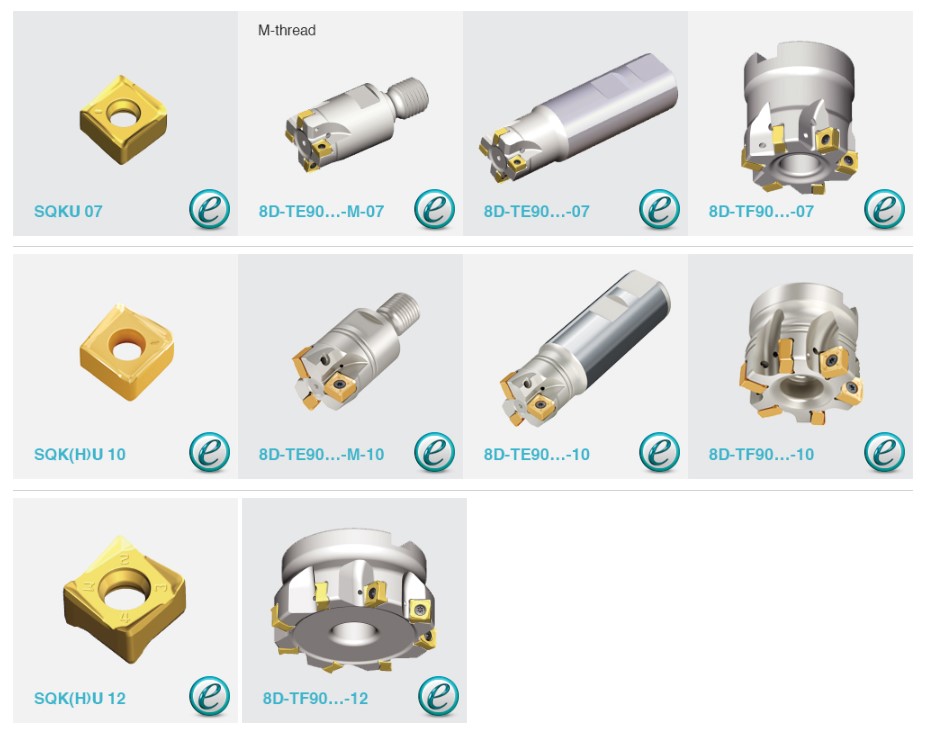

Các mã hiệu SQKU-M/MP, SQKU-ML và SQHU-MMP trong dòng dao phay 90 độ CHASE-8-MILL đại diện cho các dòng dụng cụ cắt được phân loại dựa trên ứng dụng và đặc tính hiệu suất.

• SQKU-M/MP là lựa chọn tiêu chuẩn cho gia công tổng quát.
• SQKU-ML được tối ưu hóa cho các ứng dụng yêu cầu lực cắt thấp, đặc biệt khi gia công thép không gỉ.
• SQHU-MMP được thiết kế cho gia công lực cắt thấp với lưỡi cắt sắc bén, phù hợp cho các nguyên công tinh và vật liệu mềm.

Việc lựa chọn mã hiệu phù hợp phụ thuộc vào yêu cầu cụ thể của nguyên công gia công và loại vật liệu.
