Mảnh dao 8 góc hai mặt và dao phay mặt đầu CHASE-8-SPEED

Mảnh dao 8 góc hai mặt và dao phay mặt đầu cho gia công thô (góc tiếp xúc 45°) và phay mặt đầu bước tiến cao (góc tiếp xúc 20°)

Dòng sản phẩm CHASE-8-SFEED mới ra mắt, được thiết kế cho phay mặt đầu gia công thô (góc tiếp xúc 45°) và phay mặt đầu bước tiến cao (góc tiếp xúc 20°), mang lại năng suất cao hơn so với các mảnh dao 8 góc hai mặt thông thường nhờ áp dụng hình dạng lưỡi cắt được gia cường và góc ổ dao độc đáo. Hiệu suất gia công vượt trội, ngay cả trong điều kiện cắt khắc nghiệt, đạt được nhờ góc trước hướng tâm âm lớn và góc trước hướng trục dương lớn. Kết hợp với độ cứng vững thân dao cao hơn, khả năng thoát phoi tối ưu là kết quả. Mảnh dao CHASE-8-SFEED có sẵn hai kích cỡ, SQKU 11 và 14, và cùng một loại mảnh dao có thể được sử dụng thay thế lẫn nhau cho cả dao phay thô 45° và dao phay bước tiến cao 20°.

1. Các điểm nổi bật mảnh dao 8 góc hai mặt và dao phay mặt đầu

• Mảnh dao 8 góc hai mặt tối ưu chi phí
• Hai loại dao phay với góc tiếp xúc khác nhau cho gia công thô (45°) và gia công bước tiến cao (20°).
• Lưỡi cắt được gia cường, tối ưu hóa cho gia công thô và gia công bước tiến cao.
• Thoát phoi hiệu quả nhờ giảm thiểu thể tích phoi.
• Độ cứng vững thân dao được nâng cao, đảm bảo hiệu suất gia công tuyệt vời trong điều kiện cắt khắc nghiệt.

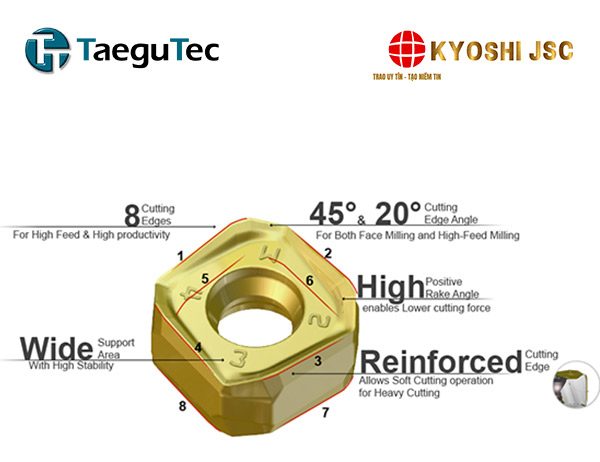

• 8 Cutting Edges – For High Feed & High productivity (Mảnh dao 8 góc hai mặt và dao phay mặt đầu cho gia công thô và phay nhanh): tận dụng tối đa dao cắt, giảm chi phí trên mỗi lần cắt và phù hợp với các ứng dụng yêu cầu tốc độ và năng suất gia công cao.
• 45° & 20° Cutting Edge Angle – For Both Face Milling and High-Feed Milling (Góc nghiêng cạnh cắt 45° & 20° – Cho phay mặt đầu cho gia công thô và phay nhanh): Hai góc nghiêng cạnh cắt khác nhau trên cùng một mảnh dao cho phép linh hoạt lựa chọn chế độ cắt phù hợp với từng loại nguyên công, tối ưu hóa hiệu suất trong cả phay mặt thông thường và phay ăn dao cao.
• High Positive Rake Angle – enables Lower cutting force (Góc trước dương lớn – Giúp giảm lực cắt): giảm lực cản khi cắt, giảm công suất tiêu thụ của máy, giảm nhiệt lượng sinh ra và cải thiện chất lượng bề mặt gia công, đặc biệt hiệu quả khi gia công vật liệu mềm hoặc mỏng.
• Wide Support Area – With High Stability (Diện tích tiếp xúc – Độ ổn định): Diện tích tiếp xúc giữa dao và ổ dao lớn hơn giúp tăng cường độ ổn định của dao trong quá trình cắt, chịu được tải cắt lớn hơn và giảm thiểu rung động, đặc biệt quan trọng khi gia công thô hoặc cắt gián đoạn.
• Reinforced Cutting Edge – Allows Soft Cutting operation for Heavy Cutting (Cạnh cắt được gia cường – Dễ dàng cắt trong điều kiện cắt khó): Thiết kế đặc biệt của cạnh cắt, có thể bao gồm vát mép hoặc bo tròn, giúp tăng cường độ bền và khả năng chống mài mòn, cho phép thực hiện các nguyên công cắt thô với lượng ăn dao lớn mà vẫn đảm bảo tuổi thọ và độ tin cậy của dao.

2. Phay mặt đầu gia công thô góc tiếp xúc 45°

Đầu phay mặt này có khả năng sử dụng 2 loại mảnh dao (11 & 14) với chiều sâu cắt tối đa lần lượt là 4.2 mm và 6.0 mm. Thiết kế bước răng mịn (Fine Pitch) với góc nghiêng lớn tối ưu cho gia công tinh, mang lại bề mặt chất lượng cao. Hệ thống làm mát (Coolant) với các kênh dẫn trực tiếp đến cạnh cắt giúp tăng hiệu suất và tuổi thọ dụng cụ. Góc tiếp dao 45 độ được chỉ định phù hợp cho các nguyên công phay mặt thô.

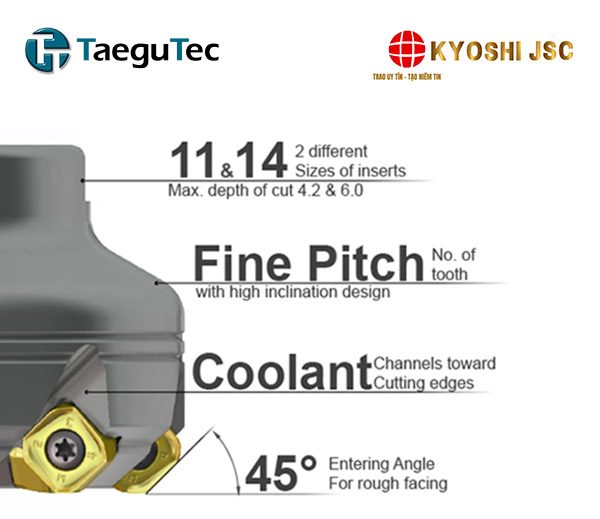

11 & 14 Sizes of inserts – Max. depth of cut 4.2 & 6.0 (Mảnh dao 11 & 14 – Chiều sâu cắt tối đa tương ứng là 4.2 mm và 6.0 mm): Đầu phay này có khả năng sử dụng hai kích thước mảnh dao khác nhau, cho phép điều chỉnh chiều sâu cắt tối đa phù hợp với yêu cầu gia công cụ thể. Fine Pitch – No. of tooth – with high inclination design (số lượng răng lớn trên cùng đường kính): Thiết kế bước răng mịn kết hợp với góc nghiêng lớn giúp tăng số lượng lưỡi cắt tham gia đồng thời, cải thiện độ ổn định, giảm rung động và nâng cao chất lượng bề mặt gia công, đặc biệt hiệu quả khi phay tinh. Coolant – Channels toward Cutting edges (Hệ thống dẫn dung dịch làm mát): được thiết kế để cung cấp trực tiếp đến vùng cắt, giúp tản nhiệt hiệu quả, bôi trơn, rửa phoi và kéo dài tuổi thọ của mảnh cắt. 45° Entering Angle – For rough facing (Phay mặt đầu gia công thô góc tiếp xúc 45°): một lựa chọn phổ biến cho gia công thô, nó cân bằng giữa lực cắt dọc trục và lực cắt ngang, giúp loại bỏ vật liệu nhanh chóng và hiệu quả.

3. Phay bước tiến cao góc tiếp xúc 20°

Đầu phay này có khả năng sử dụng hai kích thước mảnh cắt (11 & 14) với chiều sâu cắt tối đa lần lượt là 1.8 mm và 2.5 mm. Hệ thống làm mát (Coolant) với các kênh dẫn trực tiếp đến cạnh cắt giúp tối ưu hóa quá trình gia công. Góc tiếp dao 20 độ được thiết kế đặc biệt cho các ứng dụng phay ăn dao cao, mang lại hiệu quả năng suất vượt trội.

11 & 14 Sizes of inserts – Max. depth of cut 1.8 & 2.5 (Mảnh dao 11 & 14 – Chiều sâu cắt tối đa tương ứng là 1.8 mm và 2.5 mm): Đầu phay này có khả năng sử dụng hai kích thước mảnh dao khác nhau, cho phép điều chỉnh chiều sâu cắt tối đa phù hợp với yêu cầu gia công cụ thể, đặc biệt trong các ứng dụng phay vai hoặc phay biên dạng. Coolant – Channels toward Cutting edges (Hệ thống dẫn dung dịch làm mát): Hệ thống dẫn dung dịch làm mát được thiết kế để cung cấp trực tiếp đến vùng cắt, giúp tản nhiệt hiệu quả, bôi trơn, rửa phoi và kéo dài tuổi thọ của mảnh cắt, đồng thời cải thiện chất lượng bề mặt gia công. 20° Entering Angle – For high feed (Phay bước tiến cao góc tiếp xúc 20°): Góc tiếp dao nhỏ 20 độ thường được sử dụng trong các ứng dụng phay ăn dao cao. Góc này giúp giảm chiều dày phoi, cho phép sử dụng tốc độ chạy dao lớn hơn mà vẫn duy trì lực cắt hợp lý, từ đó tăng năng suất gia công.

4. Các loại Mảnh dao và Dao phay

5. Đơn vị phân phối tại Việt Nam

Công ty Cổ phần kỹ thuật Kyoshi là đơn vị phân phối chính hãng Mảnh dao 8 góc hai mặt và dao phay mặt đầu CHASE-8-SPEED tại Việt Nam. Để được tư vấn chi tiết hơn về kỹ thuật, khách hàng có thể liên hệ chuyên viên kỹ thuật của chúng tôi theo các cách sau đây:

• Hotline: 0933 291828
• Zalo Official Account: Kyoshi Jsc
• Để lại câu hỏi tại trang Doanh nghiệp của công ty trên Google: CÔNG TY CỔ PHẦN KỸ THUẬT KYOSHI
• Để lại thông tin tại trang liên hệ của Website công ty: https://kyoshi.vn/lien-he/
